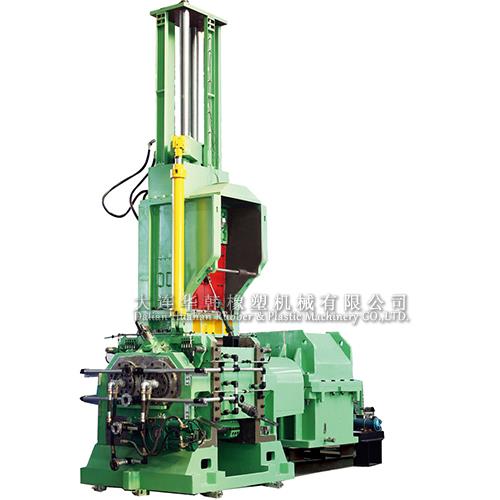

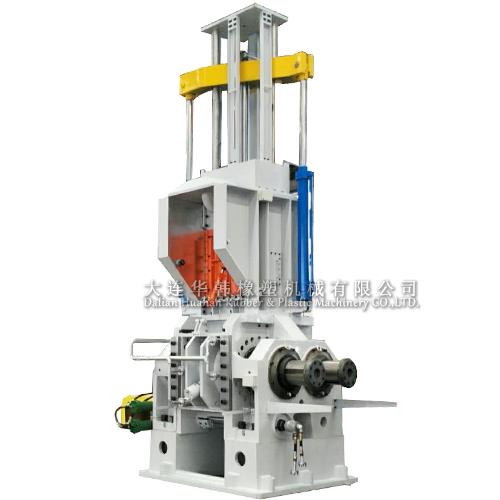

下落式密炼机(剪切型)
下落式密炼机(剪切型)

密炼机

一、用途:用于橡胶的塑炼、混炼。

二、结构特点

1.密炼机混炼出的胶料均匀性好,碳黑及其它配料分散性高,整体炼胶质量好。

2.密炼机的产量大,效率高,能耗小,节省电能。

根据炼胶现场统计, 密炼机每炼一锅的时间为4~6分钟.

3. 密炼机关键件机械强度高,耐磨性能好,使用寿命长。

有多种形式的转子供用户选择。转子由合金铸钢制成,具有较高的强度。全方位抗磨。转子工作表面、密炼室内壁、卸料门表面堆焊耐磨合金,压砣与胶料接触面采用硬化处理。

4.全方位冷却。转子、密炼室、卸料门、压砣可通水冷却。

5.采用内孔带带锥度的双列向心球面滚子轴承,易拆卸,寿命长,省能耗。

6.上顶栓驱动方式有两种:气动上顶栓,液压上顶栓。液压上顶栓采用闭式自动控制系统,压力可以无级调节,具有高精度,高强度等特点。

7.转子端面密封采用液压式,密封比压可调,密封可靠。

8.减速机齿轮为硬齿面磨齿。

9.采用进口PLC,使炼胶实现自动化生产。

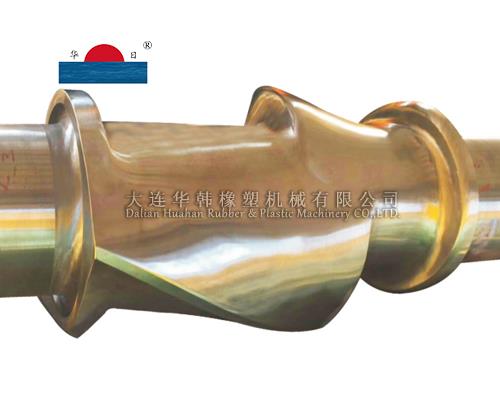

                                                  剪切型转子

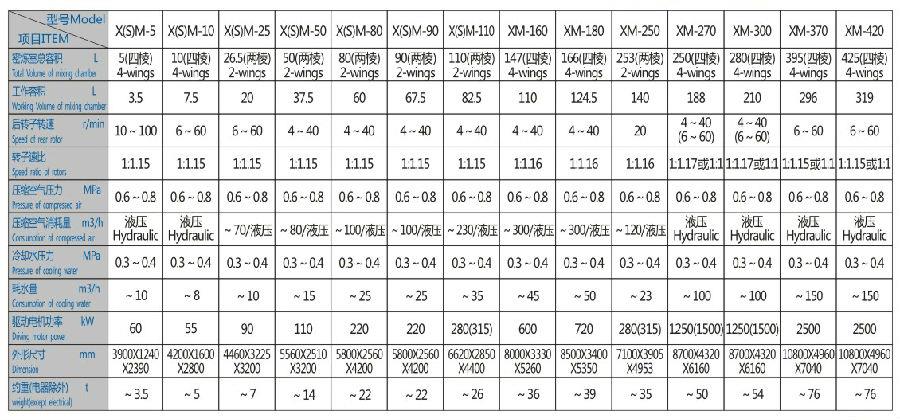

MODEL型号

X(S)M-25

X(S)M-50

X(S)M-80

X(S)M110

XM-160

XM-250

XM-270

XM-300

XM-370

XM-420

(L)密炼室容积

26.5(两棱)2-wings

50 (两棱)  2-wings

80 (两棱)  2-wings

110(两棱)  2-wings

147(四棱) 4-wings

253(两棱)  2-wings

250 (四棱)  4-wings

280 (四棱)  4-wings

395(四棱)

 4-wings

425(四棱)    4-wings

(L)密炼室工作容积

20

37.5

60

82.5

110

140

188

210

296

319

(R/MIN)后转子转速

40

40

40

40

4~40

20(前转子)

4~406~60

4~406~60

6~60

6~60

转子速比

1:1.16

1:1.15

1:1.15

1:1.15

1:1.16

1:1.16

1:1.171:1

1:1.171:1

1:1.151:1

1:1.151:1

( MPA)压缩空气压力

0.6~0.8

0.6~0.8

0.6~0.8

0.6~0.8

0.6~0.8

0.6~0.8

0.6~0.8

0.6~0.8

0.6~0.8

0.6~0.8

( M³/H)压缩空气消耗量

~70

~80

~100

~230

~300

~120

Hydraulic ram

液压上顶栓

Hydraulic ram

液压上顶栓

Hydraulic ram

液压上顶栓

Hydraulic ram

液压上顶栓

(MPA)冷却水压力

0.3~0.4

0.3~0.4

0.3~0.4

0.3~0.4

0.3~0.4

0.3~0.4

0.3~0.4

0.3~0.4

0.3~0.4

0.3~0.4

( M³/H)耗水量

~10

~15

~25

~35

~45

~23

~100

~100

~150

~150

KW)驱动电机功率

55

90(110)

220

250(280)

500

250

1250(1500)

1250(1500)

2×1250

2×1250

(MM)外形尺寸

4460×3225×3200

5560×2510×3200

5800×2560× 4200

6620×2850×4400

8000×3300×5260

7100×3905×4953

8700×4320× 6160

8700×4320× 6160

10800×4960×7040

10800×4960×7040

约重(主电机外)

~7

~14

~22

~26

~36

~35

~50

~54

~76

~76
